Deseń wzdłuż ścieżki

W tym ćwiczeniu narysujemy piłeczkę z charakterystycznym szwem. Zaczniemy od przygotowania pojedynczego elementu tego szwu.

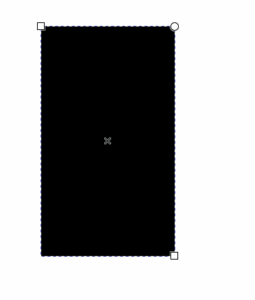

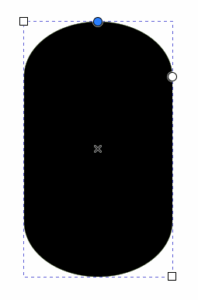

1. 1. 1. Zaczynamy od prostokąta, który następnie zmieniamy na figurę o zaokrąglonym brzegach



   1. Przekształcamy obiekt na ścieżkę  [SHIFT+CTRL+C]
   2. Obracamy o 90 stopni
   3. Dodajemy efekt do ścieżki Ścieżka->Edytor Efektów Ścieżki Pojawi się okno efektów po prawej stronie obszaru roboczego

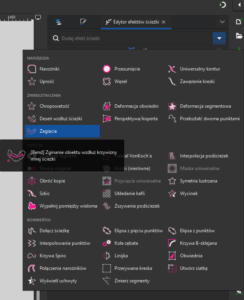

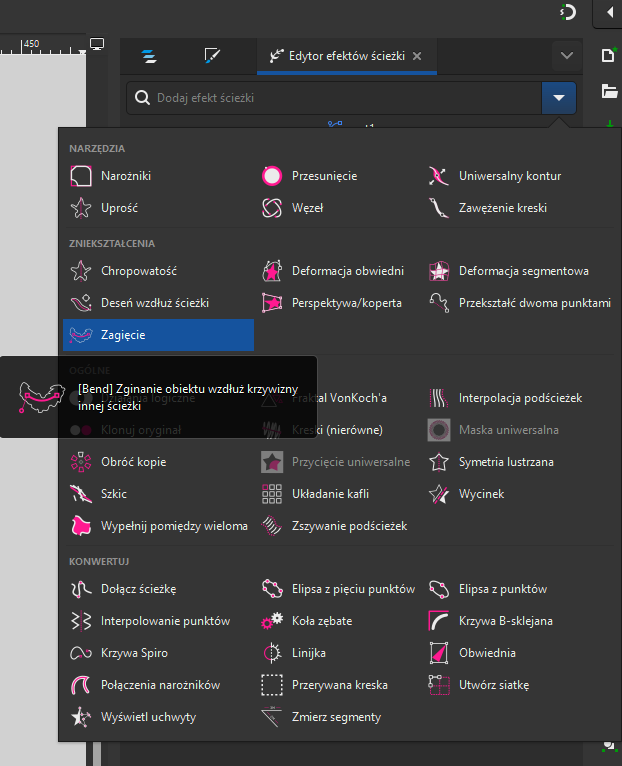

   4. Klikamy na strzałkę obok polecenia „Dodaj efekt ścieżki”
   5. Z dostępnych efektów wybieramy zagięcie

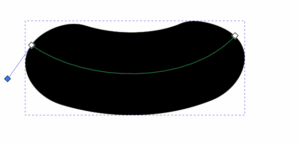

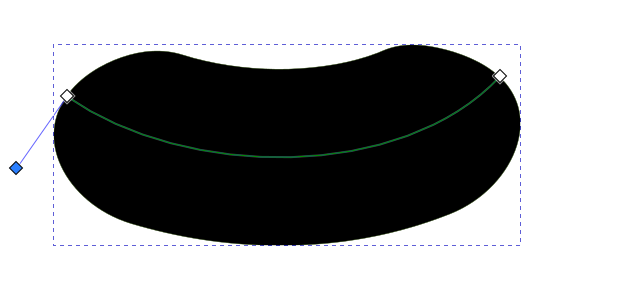

   6. W okienku efekty klikamy guzik, „edytuj w obszarze roboczym i modelujemy obiekt do podobnego jak na obrazku
   7. Ponownie przekształcamy obiekt na ścieżkę

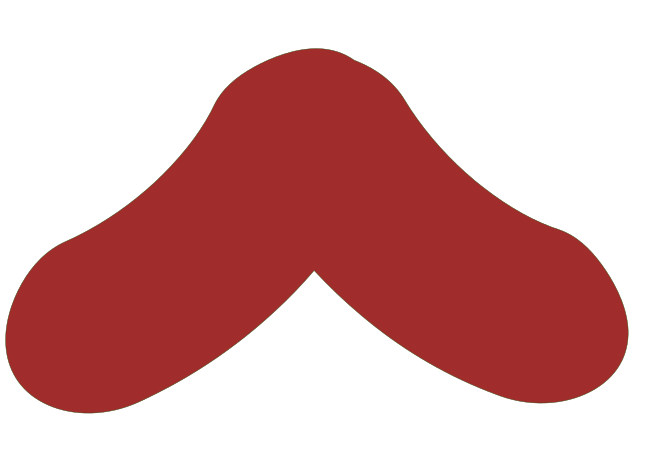

   8. Zmieniamy kolor na czerwony, ustawiamy odpowiedni kont nachylenia i duplikujemy obiekt następnie tworzymy nowy kształt, Oba obiekty sumujemy jak na rysunku poniżej

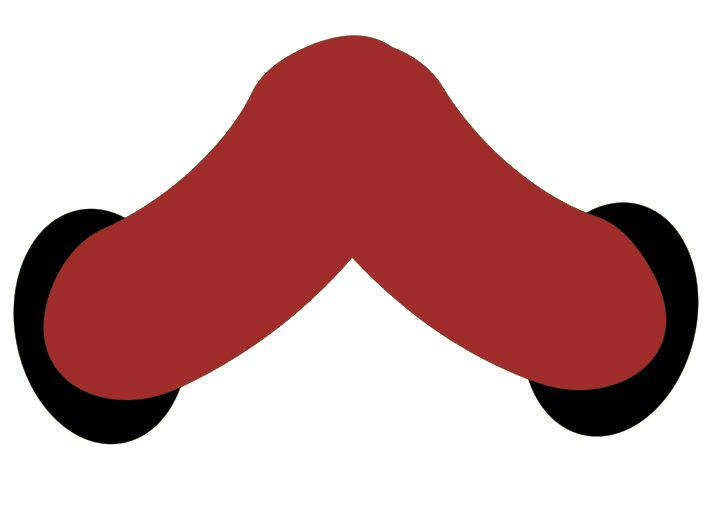

   9. W kolejnym kroku stworzymy obiekty które będą dziurkami szwu piłeczki. Wykorzystamy do tego celu elipsę w kolorze czarnym. Efekt poniżej.
   10. Pomniejszamy element. (Wciśnięty klawisz CTRL przy skalowaniu powoduje zachowanie proporcji).
   11. Łączymy obiekt korzystając z polecenia Ścieżka->Połącz lub [CTRL+k]
   12. Przygotujemy ścieżkę szwu piłki. Do tego celu wykorzystamy technikę łączenia obiektów i narzędzie „Fabryka kształtów”
   13. Tworzymy pierwszy obiekt – koło. Podczas rysowania trzymamy klawisz [CTRL] dzięki temu mamy symetryczny kształt.
   14. Zamieniamy obiekt na ścieżkę
   15. Włączamy przyciąganie do obiektów – klawisz w prawej górnej części ekranu
   16. Klikamy prawym przyciskiem na stworzonym kole i powielamy je, następnie ustawiamy oba koła obok siebie, tak aby stykały się jednym punktem.

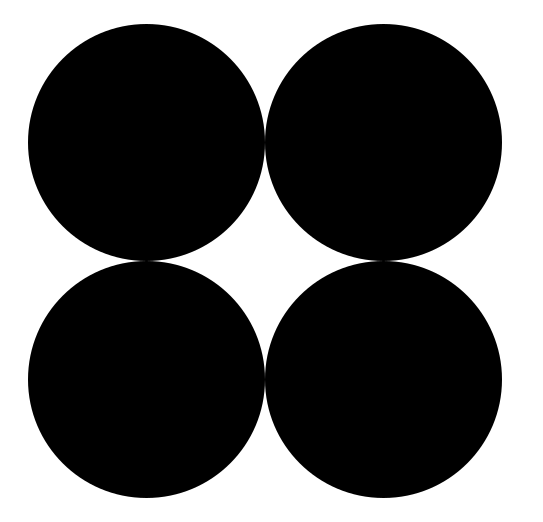

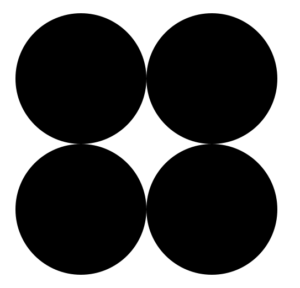

   17. Następnie czynność powtarzamy dla dwóch kółek. W efekcie otrzymujemy cztery koła obok siebie. Dzięki włączonemu przyciąganiu są one ze sobą połączone jednym punktem.

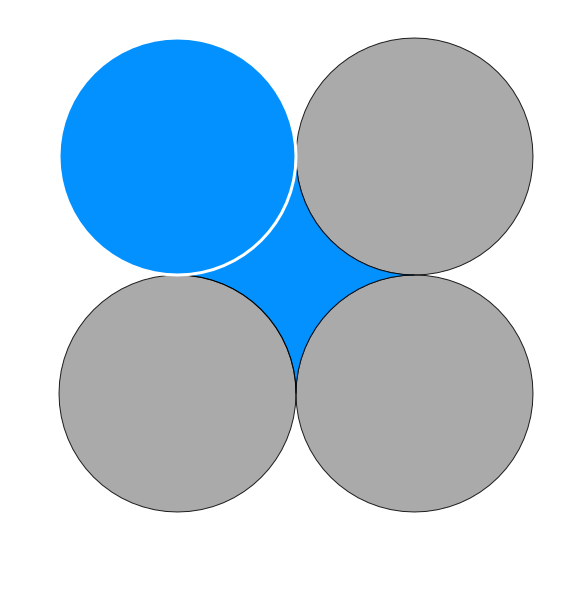

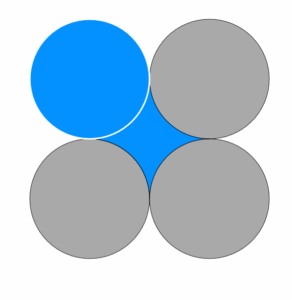

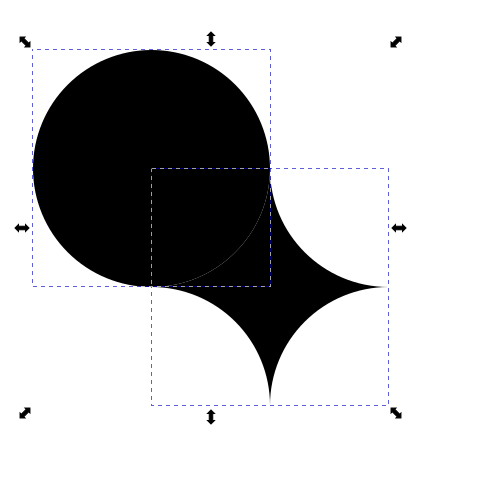

   18. Zaznaczamy cztery koła i włączamy narzędzie „Fabryka kształtów”  i wybieramy lewe górne koło oraz przestrzeń pomiędzy nimi. Zaznaczy się na niebiesko.

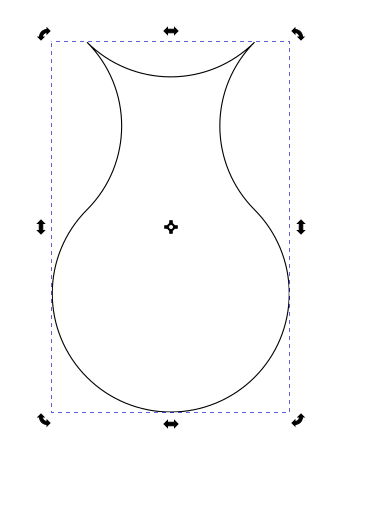

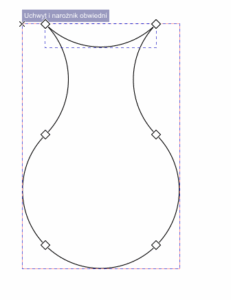

19. Następnie włączamy narzędzie zaznaczania. W efekcie otrzymujemy następującą figurę

20. Zmieniamy ustawienie kształtu, usuwamy wypełnienie i pozostawiamy czarną linię obrysu. Grubość linii ustawiamy na 2px

21. Włączamy narzędzie węzłów i zaznaczamy dwa górne węzły na rogach figury.

22. Klikamy klawisz „Podziel ścieżkę w zaznaczonych węzłach” w górnym pasku narzędzi

23. Rozdzielamy ścieżkę klikając Ścieżka->Rozdziel lub [SHIF+CTRL+k]

24. Usuwamy górną część obiektu.

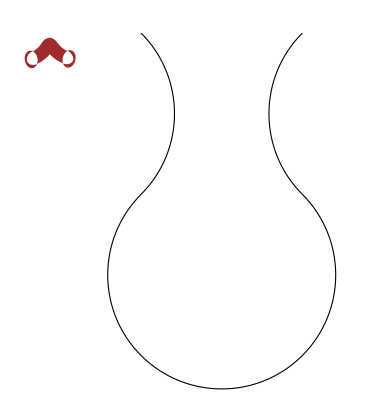

25. Dopasowujemy kształt szwu do wielkości ścieżki i ustawiamy je obok siebie

26. Czerwony element zaznaczamy i kopiujemy do schowka

27. Zaznaczamy kształt rozcięcia na piłeczce (nowo utworzony)

28. Powielamy ten element

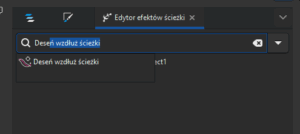

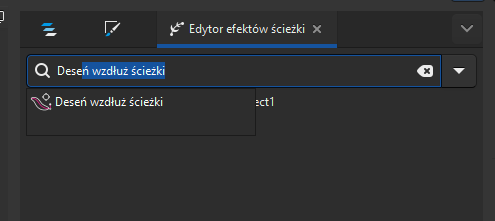

29. Przechodzimy do edytora efektów ścieżki (prawa górna część ekranu) i wyszukujemy efekt „Deseń wzdłuż ścieżki”

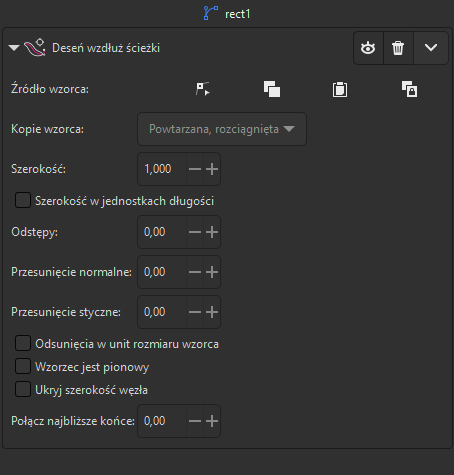

30. W okienku narzędzia wybieramy najpierw polecenie „Link do ścieżki w schowku” (źródło wzorca)

31. Ustawiamy kopie wzorca na „Powtarzana, rozciągnięta”

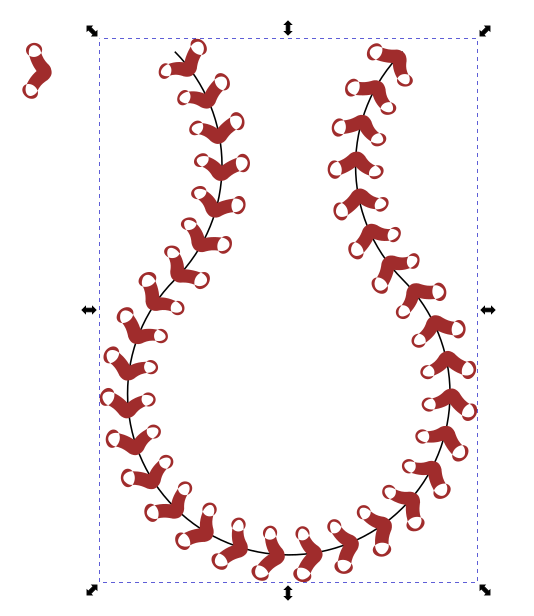

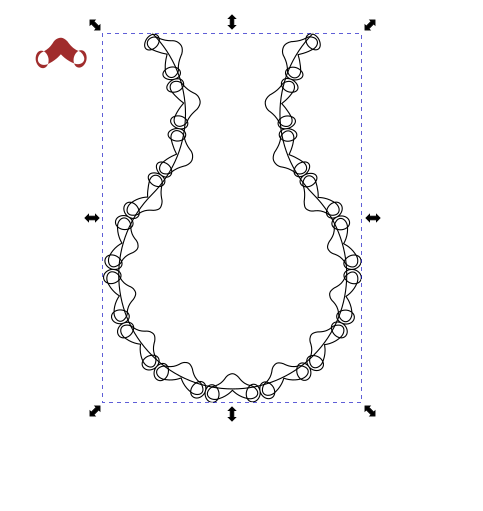

32. Otrzymamy taki dziwny wzorek

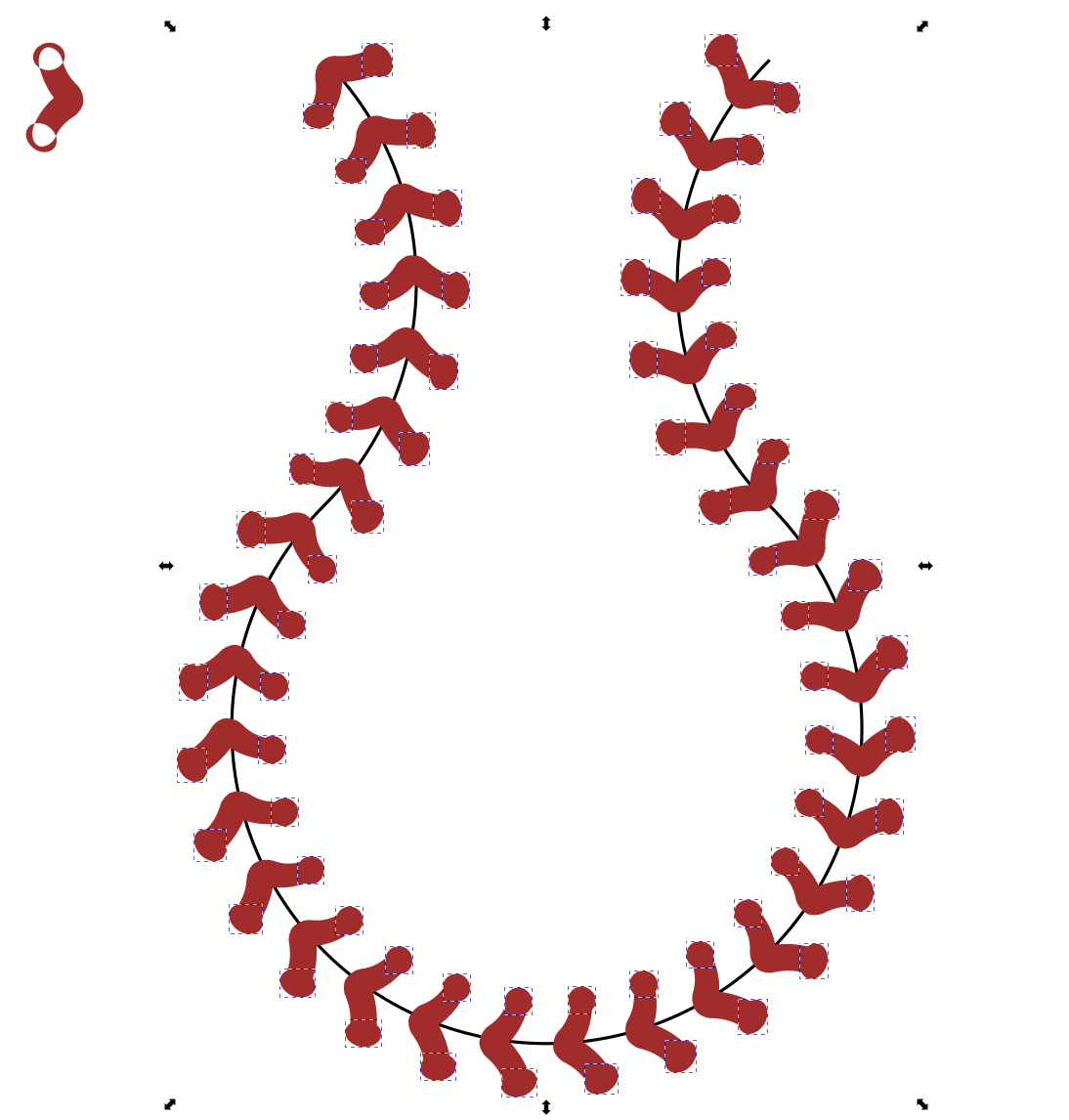

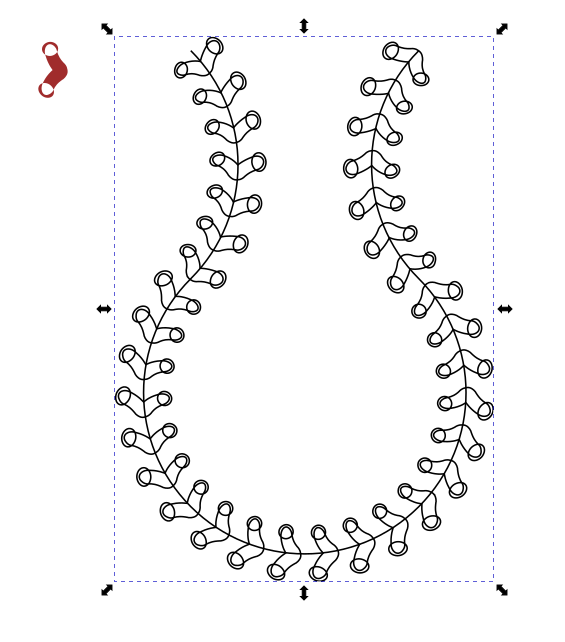

33. Obracając czerwony obiekt i zmieniając jego wielkość ustawiamy oczekiwany wzorek

34. Zmieniamy kolor wypełnienia na taki jaki jest w naszym małym obiekcie i wyłączamy obramowanie.

35. Przekształcamy obiekt w ścieżkę [SHIFT+CTRL+C]

36. Rozdzielamy ścieżkę Ścieżka->Rozdziel lub  [SHFT+CTRL+K]

37. Odznaczamy wewnętrzne elementy szwu – klikamy na elemencie trzymając klawisz [SHIFT]

38. Ustawiamy wypełnienie na czarne

39. Łączymy ścieżkę Ścieżka->Suma  lub [CTRL+ +]

40. Usuwamy  wzorcowy obiekt szwu.

41. Klikamy na jednym z czerwonych elementów szwu i zaznaczamy go.

42. Zaznaczamy wszystkie podobne elementy o tym samym kolorze wypełnienia Edycja->Zaznacz identyczne->Kolor wypełnienia

43. Łączymy ścieżkę Ścieżka->Suma  lub [CTRL+ +]

44. Wyłączamy przyciąganie

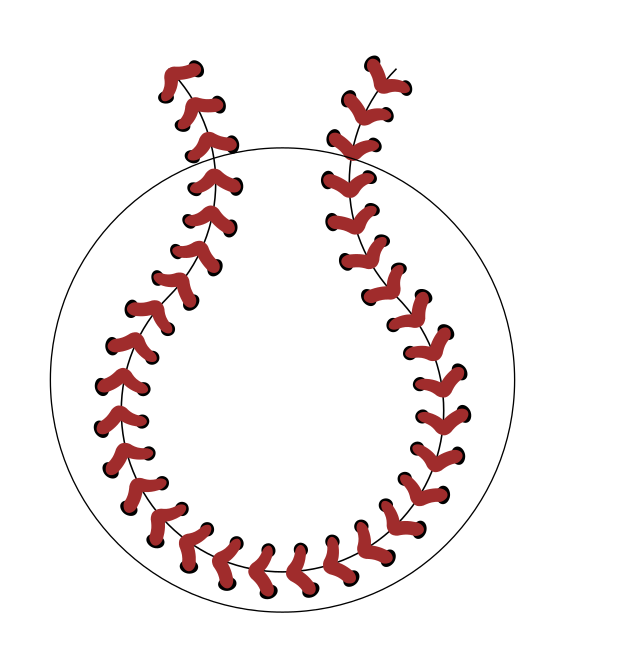

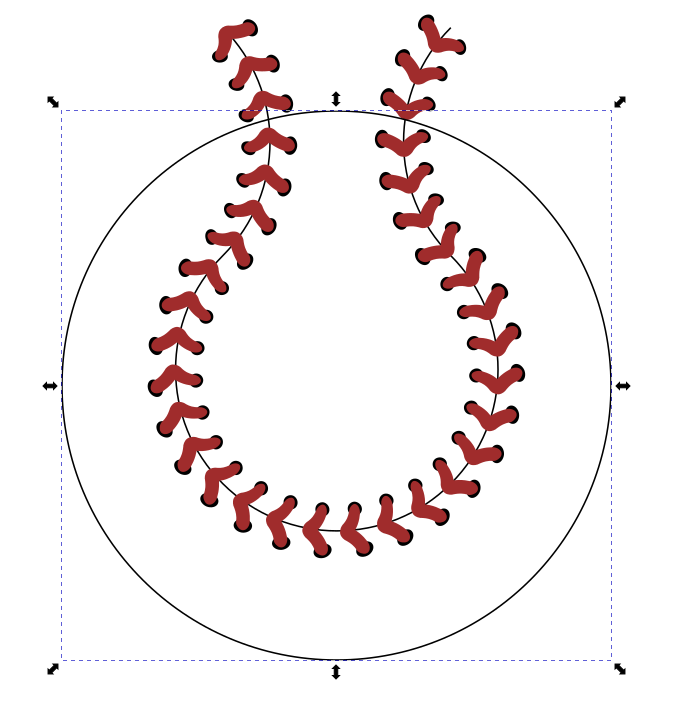

45. Rysujemy koło jak na przykładzie poniżej

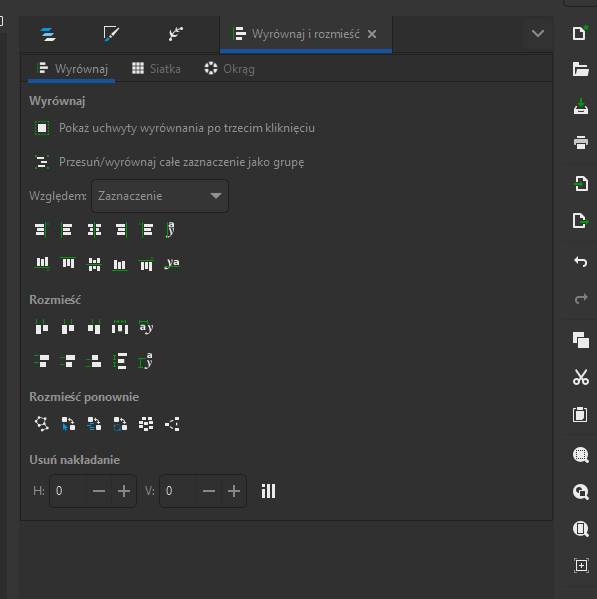

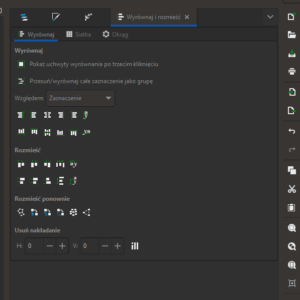

46. Wybieramy polecenie Obiekt->Wyrównaj i rozmieść lub [SHIFT+CTRL+a]

47. Ustawiamy następująco: Względem – Ostatni zaznaczony  i Wyśrodkuj obiekty na osi pionowej – środkowy guzik

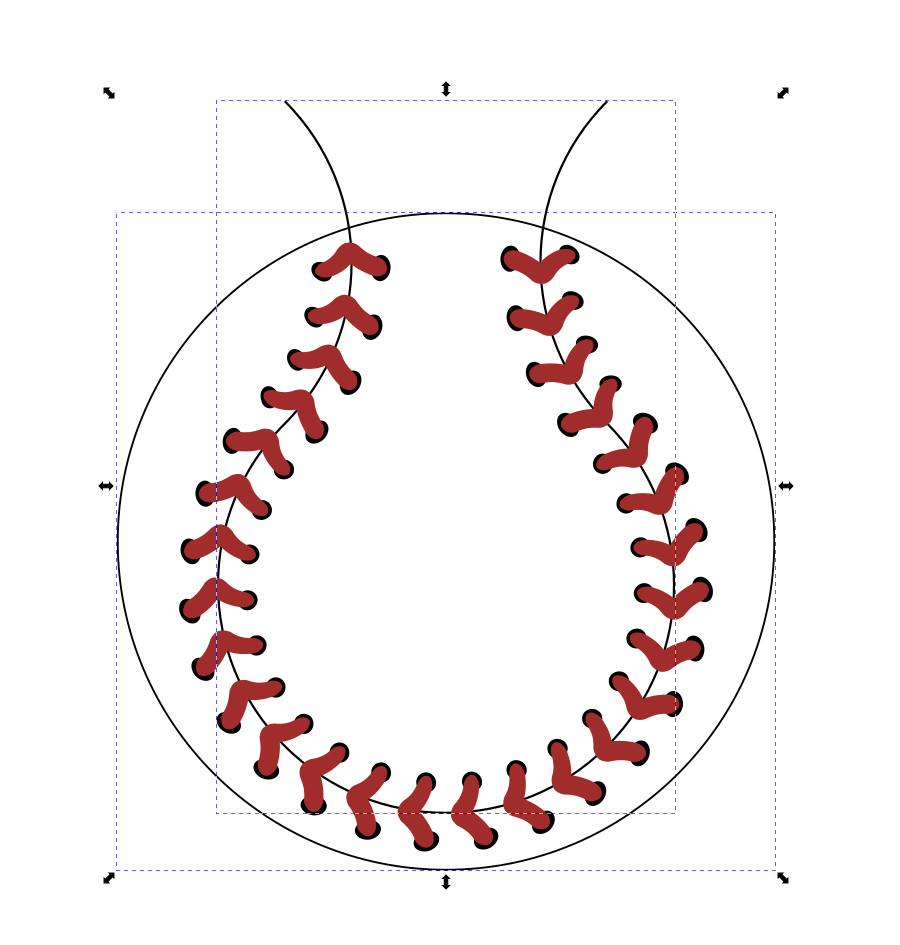

48. Dopasowujemy proporcje okręgu i szwu

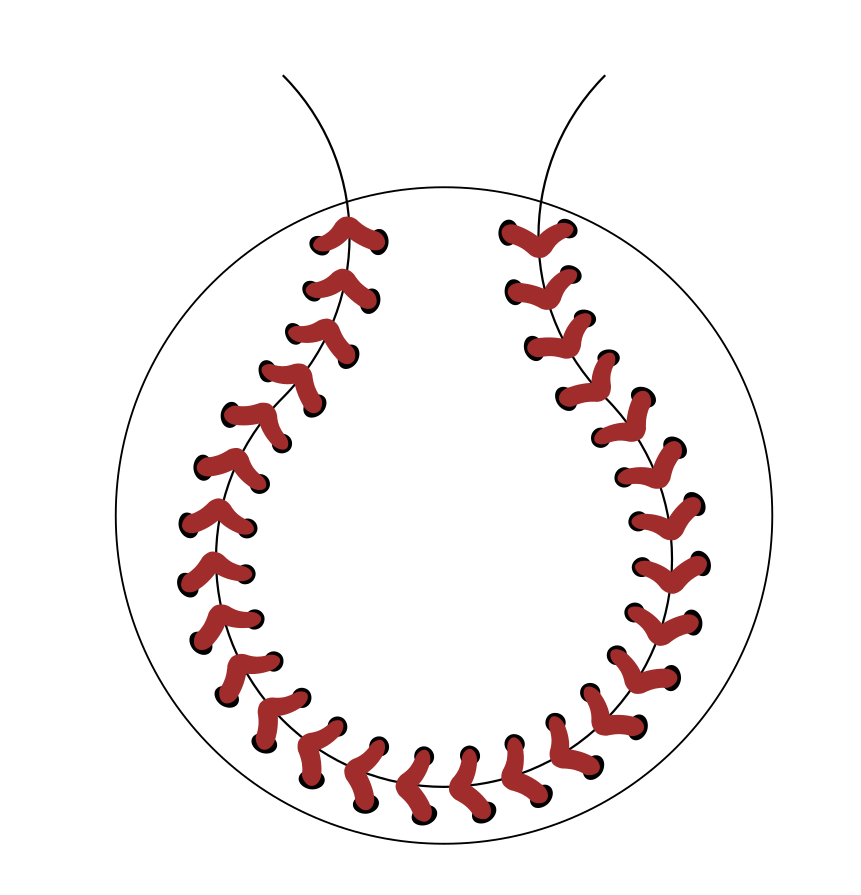

49. Zaznaczamy i usuwamy elementy wystające poza okrąg

50. Powielamy ścieżkę okręgu

51. Zaznaczamy obie ścieżki i rozcinamy je Ścieżka->Rozcięcie ścieżki

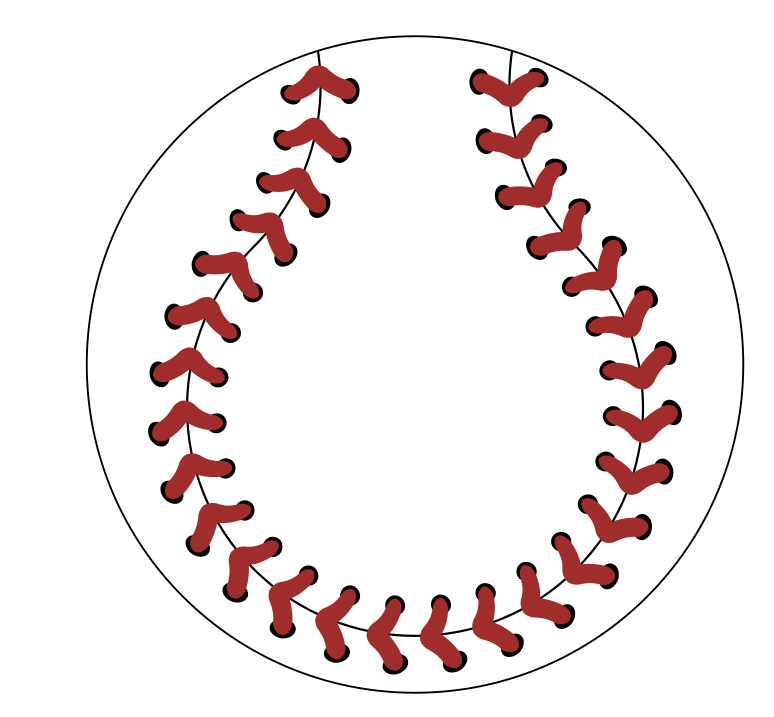

52. Usuwamy górne wąsy

53. Na koniec cieniujemy piłeczkę powielając okrąg, wypełniając je odpowiednimi szarościami i ustawiając odpowiednią kolejność widoczności obiektów
